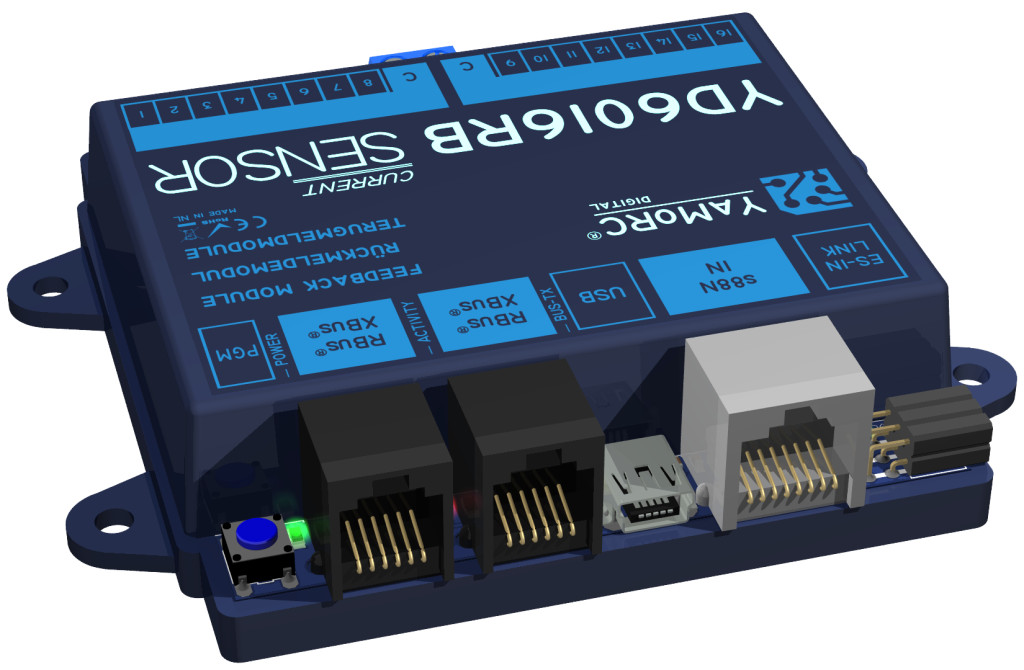

Standard vágányfolaltság-érzékelő modulunk RBus / XBus interfésszel

Specifikáció:

16 áramérzékelő detektor, két független, 8 darabos blokkban elrendezve, mindegyik saját közös ponttal
2 amperes folyamatos áram detektoronként, összesen 8 amper a teljes modul 16 detektorán
5 amperes rövid idejű túlterhelésre (100 ms) alkalmas detektoronként.
1 mA áramérzékenység
Kapacitív bemeneti szűrő minden bemeneten a hosszú kábelek és vágányszakaszok zajának elnyomására
Konfigurálható be- és kikapcsolási késleltetés minden bemenethez az optimális jelfogás érdekében nem optimális kerékérintkezés esetén
Minden bemenet külön konfigurálható különböző műveletekhez, például visszajelzéshez, váltóállításhoz, váltózáráshoz
Minden bemenet külön konfigurálható váltócímhez
ES-IN-Link akár 4 további YD6016ES modul közvetlen csatlakoztatásához (gyakorlatilag egy 80 bemenetes RBus modul létrehozásához)
ES-IN-Link kapcsolat más ES-Link-kompatibilis modulokhoz modulkonfigurációhoz
ES-IN-Link kapcsolat YD9101-hez webes konfigurációhoz
USB kapcsolat egy virtuális COM porttal az YD.Command protokollhoz
USB-n keresztül frissíthető firmware

Tápellátás közvetlenül az RBus / XBus-ról (vagy USB-n a könnyű konfiguráláshoz és frissítéshez PC-n)

Kísérleti: XpressNet visszacsatolási jelentéskészítés. Ez több mint 160 visszajelzést tesz lehetővé a (Roco) fehér z21® parancsnoki központokon.
